大***應該都知道ICP®傳感器通常需要恒流源提供2-20mA，18-30VDC的直流供電。對于大多數應用，一般2-4mA的恒流就足夠了。但是對于一些特殊應用，比如電纜長度大于30米，高頻100kHz以上，則需要更高的電流來避免高頻的衰減。(對于這些規格要求，我們會在以后跟大***分享“ICP®傳感器驅動長電纜的參考計算圖表”，敬請期待。)
***先，請不要將直流電壓源或萬用表直接加載在ICP®傳感器上。如果將這些直流電源直接作用在ICP®傳感器上，則可能由于沒有電流限制，損壞傳感器內部的電路。此外，ICP®傳感器跟傳統的高阻抗電荷輸出型加速度計不一樣，使用萬用表測量接頭管腳處和地之間的阻抗不會提供任何有意義的信息。如果需要這些信息請咨詢廠***，避免損壞ICP®傳感器內部的電子電路。
檢驗ICP®傳感器是否正常，可以將傳感器連接到PCB®的信號適調儀上面，這個適調儀內部具有一個完整的儀表可以監測傳感器的偏置電壓或者有些新產品會有LED指示燈顯示偏置電壓的狀態。
當ICP®傳感器通過一根普通的電纜(非低噪音電纜)連接到PCB®的恒流源供電模塊時，適調儀上面的電壓表會顯示傳感器正常的偏置電壓9-13V(中間綠色區域)，或者對于一些特殊的地震型，低溫型或某些低噪聲型號如106B系列的聲壓傳感器，會顯示3-8V(綠色偏低，偏左;或靠近紅色區域)，或者對于一些內置增益電路的傳感器會顯示14-17V(綠色偏高位，偏右)。

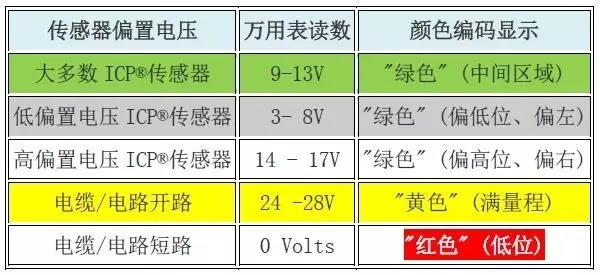

對于各種傳感器的偏置電壓和電纜連接，萬用表DMM的顏色編碼表的讀數顯示如下：
安裝新的電纜(或者移除舊的電纜，使用萬用表檢查電纜兩端的芯和屏蔽)。確保當連接電纜到傳感器時，旋轉電纜中間浮動的接頭而不是旋轉傳感器。旋轉傳感器可能使傳感器接頭中心的針擰斷造成短路，或者電纜接頭中心的針卡進去，旋轉后會與線路撕裂導致“開路”。

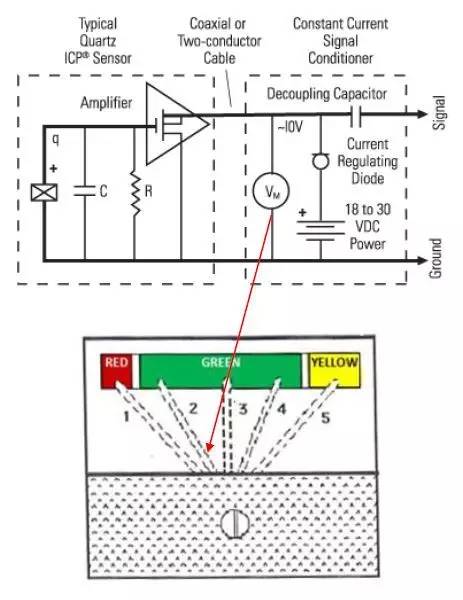

帶有顏色編碼儀表盤的功能
萬用表監控可以告訴我們，正?；蛴泄收系腎CP®傳感器的顯示：
● 供電電壓VE
● 傳感器是否開啟(偏置電壓VB
● 短路
● 開路
● 連接不穩定
電壓表電位計位置代表
1. 無電池，電纜/接頭/IC電路短路
2. 低偏置電壓ICP®傳感器的正常數度(地震，低溫，或聲壓傳感器106B系列)
3. 對于大多數ICP®傳感器的正常數度(8-12V偏置電壓)
4. 高偏置電壓ICP®傳感器的正常讀數(傳感器內部有增益)
5. 電纜，接頭，ICP®傳感器開路或者表示沒有連接ICP®傳感器
6. 指針“來回跳動”表示連接不穩定
當連接ICP®傳感器時，指針指示1,2,3或4也可能表示供電電源下降。請按壓“自測self test”檢查正常的供電電壓。(適用于電池供電型信號適調儀)。
ICP®傳感器可能沒開啟的原因：
● ICP®傳感器沒有連接到恒流電源模塊。無意中，您可能將電荷輸出型的傳感器連接到ICP®供電模塊上或者ICP®傳感器連接到電荷放大器上，并且這個放大器不是帶ICP®輸入的雙模式的電荷放大器。
● 供電單元沒有打開(信號不能通過，但是有很高的衰減).
● 使用不正確的電源。ICP®傳感器一般需要+18 to +30V DC ，2-20 mA的恒流源。請咨詢相關制造商關于具體型號的正確的供電電壓和電流。
● 如果使用電池供電模塊，它的供電電壓可能會下降到低于傳感器的偏置電壓，請使用“電池檢測”功能。ICP®傳感器正向擺動的電壓是從偏置電壓到供電電壓。負向擺動電壓是從傳感器偏置電壓到大約2V。請記住，低供電電壓會限制傳感器的正向擺動電壓和動態工作量程。
● 具有高偏置電壓的ICP®傳感器接受的供電激勵電壓太低。一些特殊的ICP®傳感器具有增益，它的偏置電壓可能為15V或更高。當連接到低于15V，2-4mA供電單元時，傳感器可能不能開啟。這也是早期FFT分析儀內置15V，2mA的“ICP®輸入”常見的問題。
● 大多數使ICP®傳感器不能開啟的原因是傳感器到供電單元的輸入電纜的“開路”或者“短路”。電纜接頭一般具有短的壽命，并且經常被認為是消耗品。
● 一些ICP®傳感器具有擴展的低頻響應(例如較長的放電時間常數)和電壓過載保護可能會造成較長的啟動時間，例如地震型加速度計，高量程的壓力和力傳感器。連接電源后，請等待幾分鐘再確認傳感器是否已經啟動。現代大多數動態傳感器的外殼都是激光焊接密封和玻璃燒結接頭。過老的或非激光焊接密封的傳感器表現出來的問題可能是阻抗下降使偏置電壓無法開啟(例如如果傳感器長時間沒有使用)，可能需要在225° F度的烤箱中過夜放置一晚上(或者在低一點的溫度下，如果傳感器具有更低的溫度限制)，然后再重新確認偏置電壓的啟動。
● 傳感器的微電子電路可能會由于直接將電壓施加在輸入端上已經造成損壞;超過100V以上的測量信號輸入到IC電路中;或者可能由于ESD。
